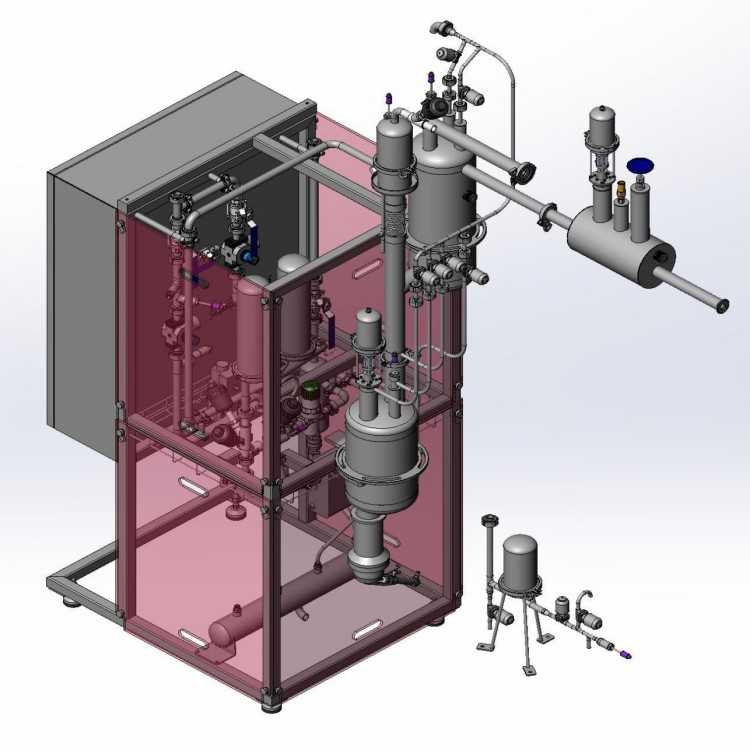

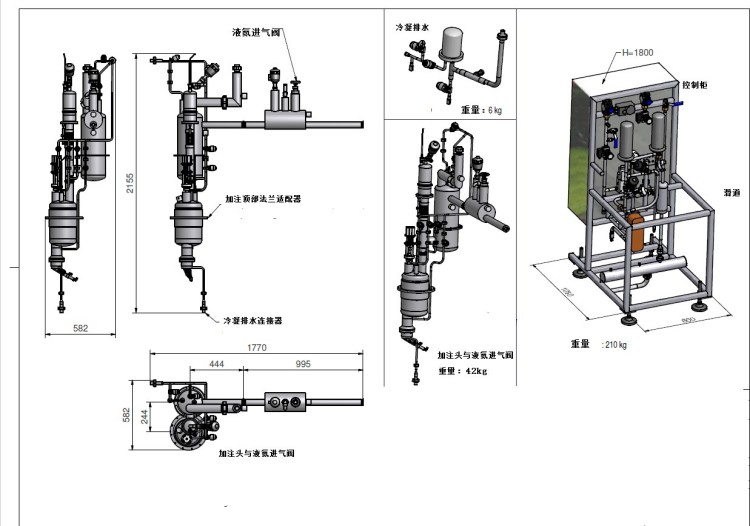

介绍WEM-AseptikB15液氮加注机外形图

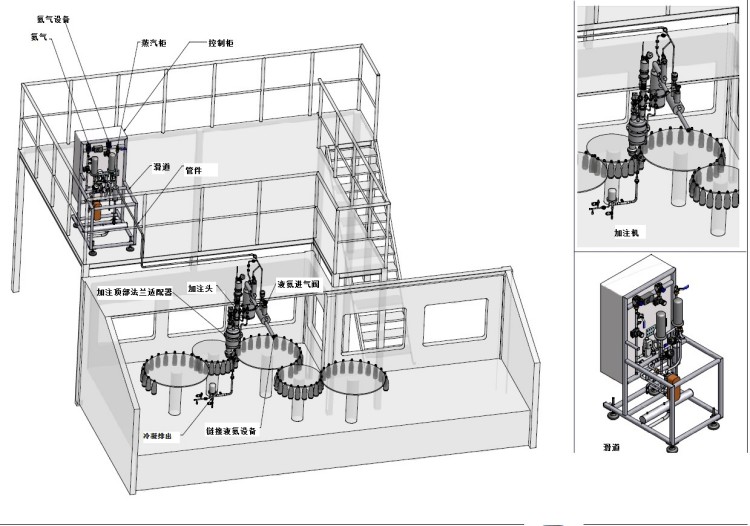

安装示意流程图：

功能特性介绍:

（1）通过对PET瓶进行加氮，起到增加内压，脱氧，降低瓶的克重，使用轻量瓶。

（2）真空（低于1×10-5mba）绝热保温-超低日蒸发量，降低运行成本。

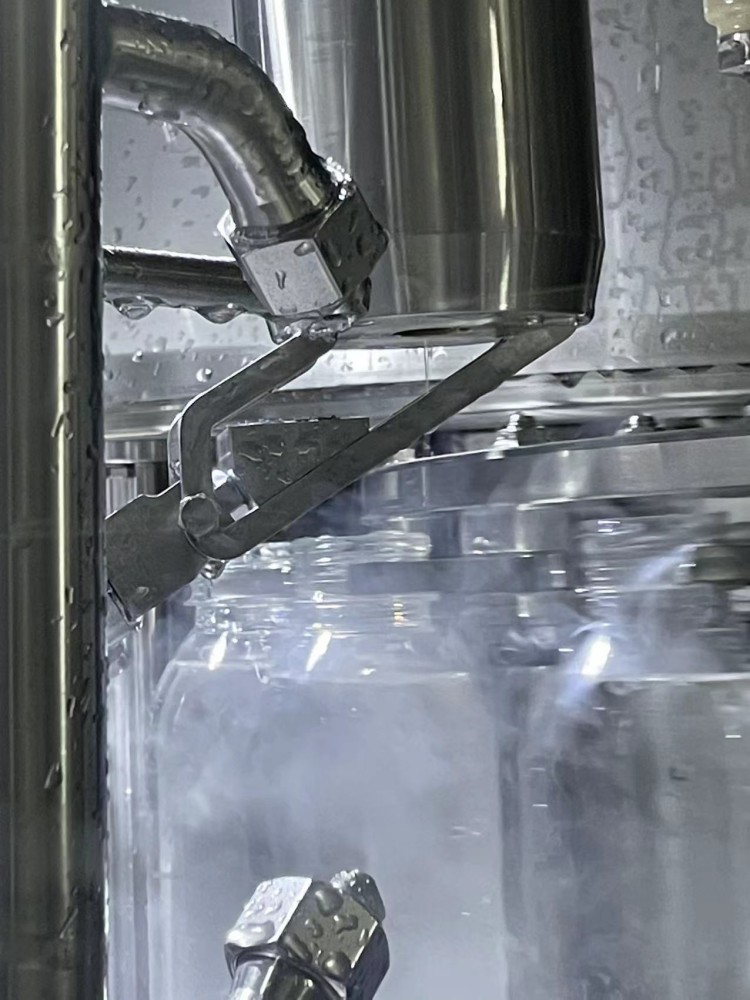

（3）喷嘴采用干燥氮气正压保护（nozzle blanketing system），防止外围空气进入导致喷嘴内部结霜，冰堵，实现真正的永不结冰，同时保持液氮稳定的流量及方向，不因净化车间的正压或者高速运转的灌装封口产生的风而改变。

（4）液氮液位采用液位探针、真空气动低温比例调节阀控制，保持稳定的液位，提高加注的精度。

（5）通过对灌装封口机速度的读取，根据预设定的程序实现加注量（开阀度%）的自动补偿，自动调节。

（6）采用软加注技术，避免加注时液氮的反弹、溅出、蒸发、沸腾。降低液氮的损耗，降低高压和低压的产品产生，节约成本。

（7）具有中文，英文，两种语言，随时切换

（8）具有气液分离器功能，保持出口为纯液氮。

（9）具有自动跟踪灌装拧盖机速度与位置的功能。

（10）具有与充填封罐机通讯功能。

（11）在速度变化的情况下，加注流量将进行自动调节。流量的调节即开阀度的百分比将根据预设定的菜单自动切换，确保在速度变化的情况下，根据试产时设定的参数，自动改变实际加注量，从而达到加注的量的不同，确保不同速度的情况下，产品的压力均匀。

（12）先进科学的进液阀设计，具有波纹管补偿器及气封装置，延长机器的使用寿命。

（13）采用独特的具减压装置的阀针设计，减小加注的压力。

（14）最少的易损件，阀针寿命10年以上，无需更换。

工作条件

1、液氮 使用压力 2.5 – 3.0 bar

•工作压力min. 2 bar--max. 6 bar

2、气态氮使用压力4 bar, max. 8 bar,

工作压力：最小8.0bar，最大14.0bar ,100Nm3/h

3、加热/灭菌用蒸汽：20 kg/h，min. 2,5 bar, max. 10 bar，蒸汽132-138°c（实际使用2.0-2.4bar）

4、干燥用氮气：50 -100 立方米/h，6.0巴

5、生产用液氮：最小25 kg/h（2/3为液体，1/3计算为氮气）

在连续生产过程中，LIN供应P=1,5-2,0 bar，无气泡，氮气供应P=6,0 bar。

6、230V 50Hz电力控制柜的安装功率为16A/2KW。

液氮消耗量：

最小25公斤/每小时

液氮成本：

平均每瓶成本在2厘钱（包含损耗）

加热杀菌蒸汽量：

20公斤/每小时

烘干氮气量：

6bar 100cbm/每小时

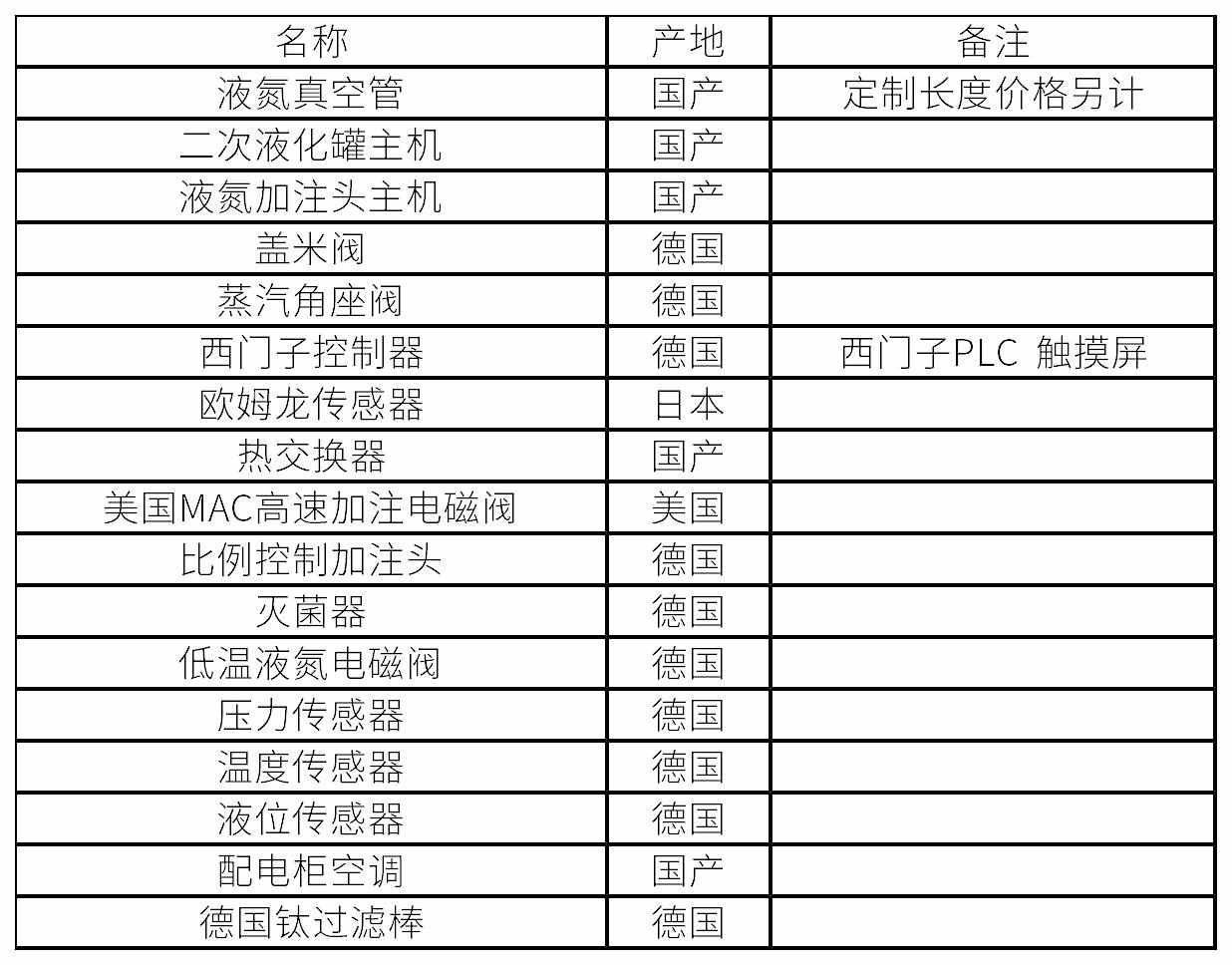

配置表：

客户需提供：

1、 蒸气 3-4bar连接至WEM-AseptikB15蒸气接口。

2、 220V 50HZ 装机功率16A 额定功率2000W。

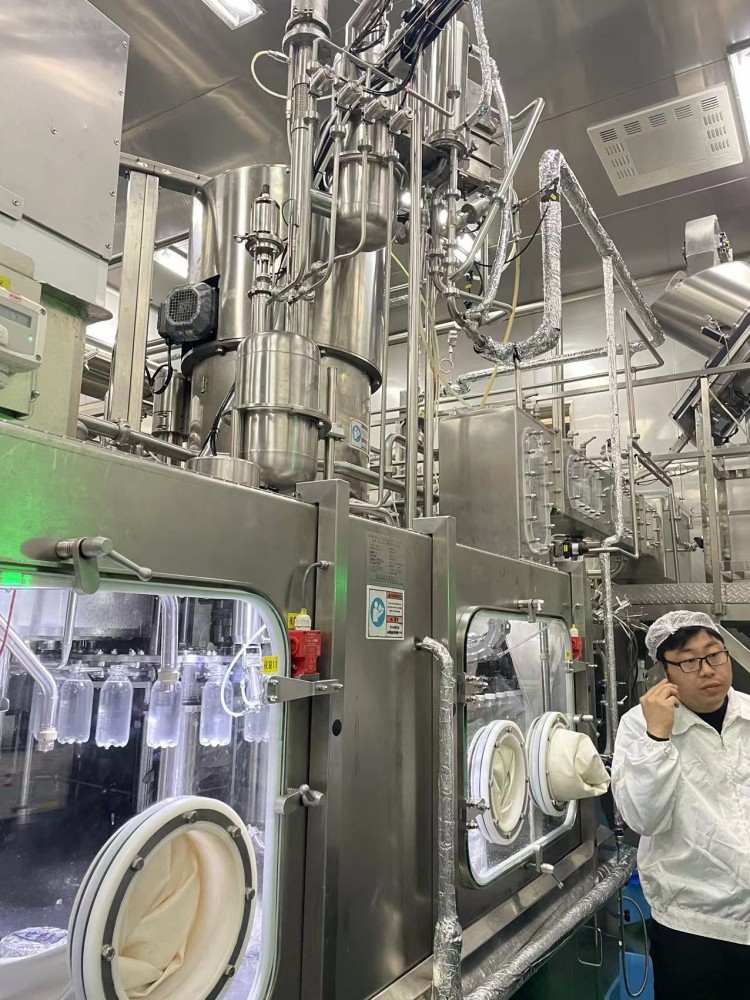

客户使用现场

客户生产现场

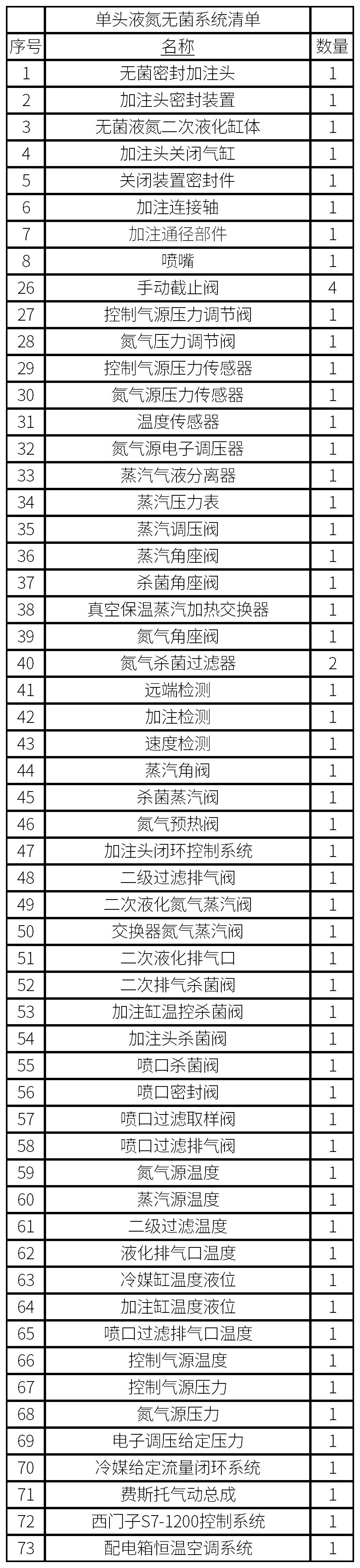

单头液氮无菌系统清单

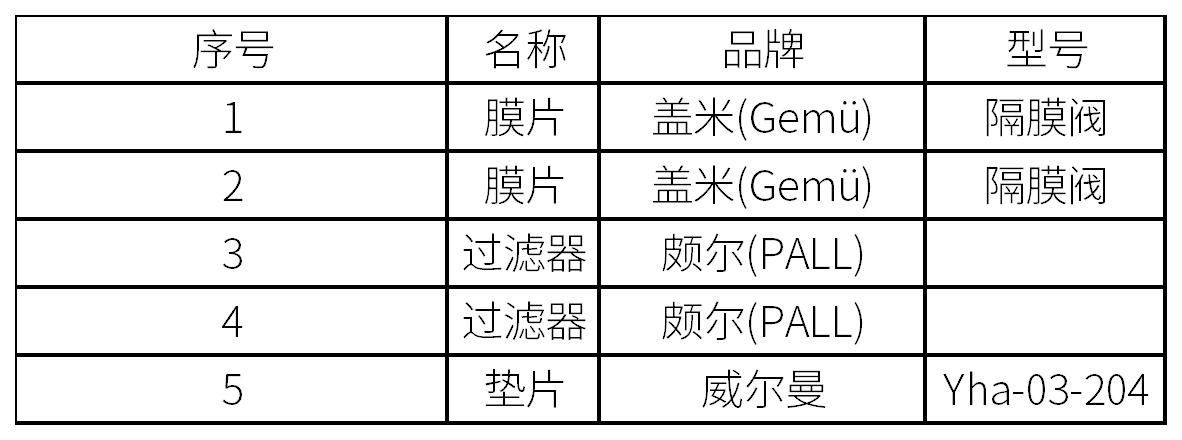

无菌液氮加注机易损件清单

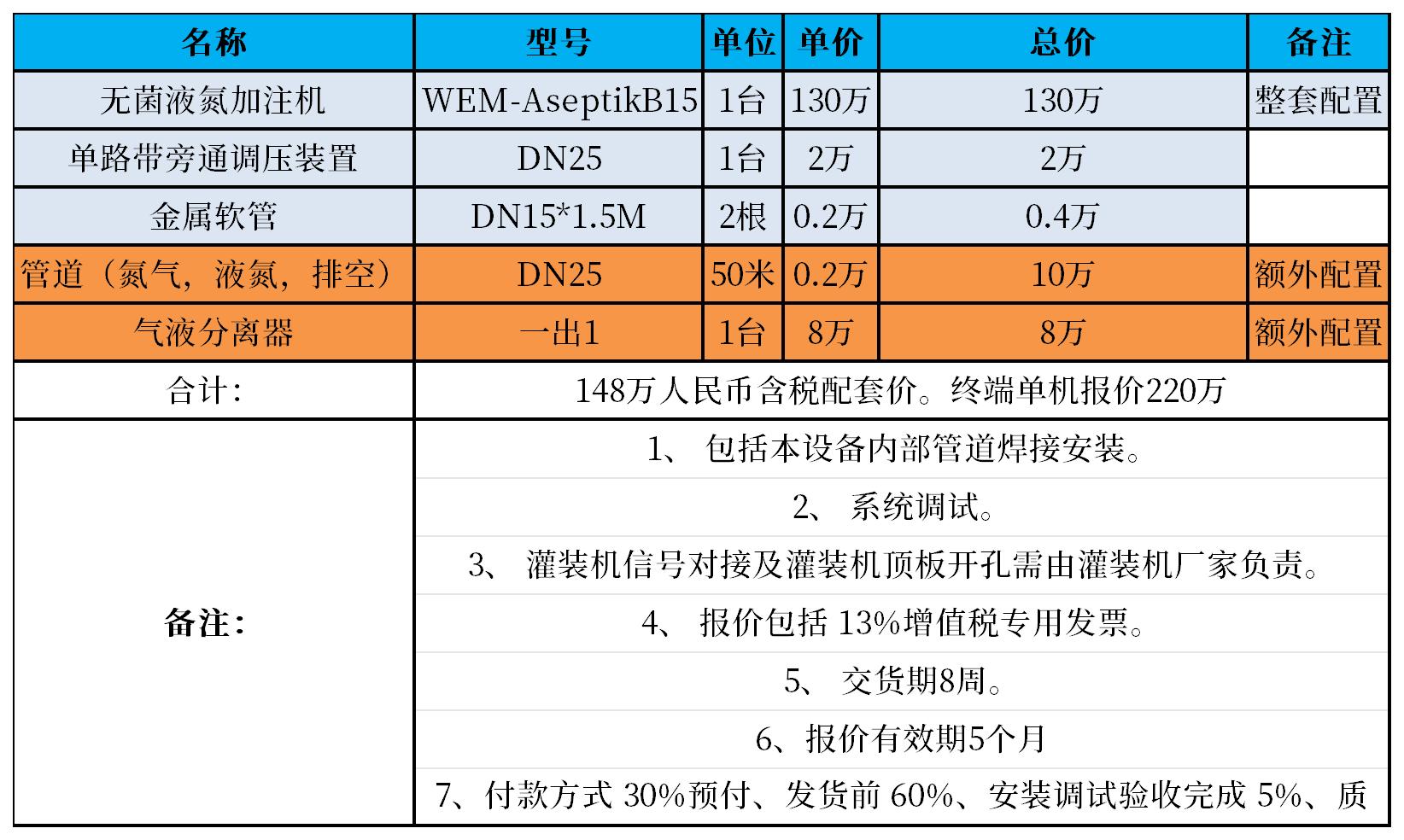

WEM-AseptikB15 液氮加注机报价

编号：WEM2023-8-26-8

We  have pleasure to submit this quotation for your evaluation. All terms are subject to our final confirmation. 本报价单仅作参考，所有款项于最终合同中确认。

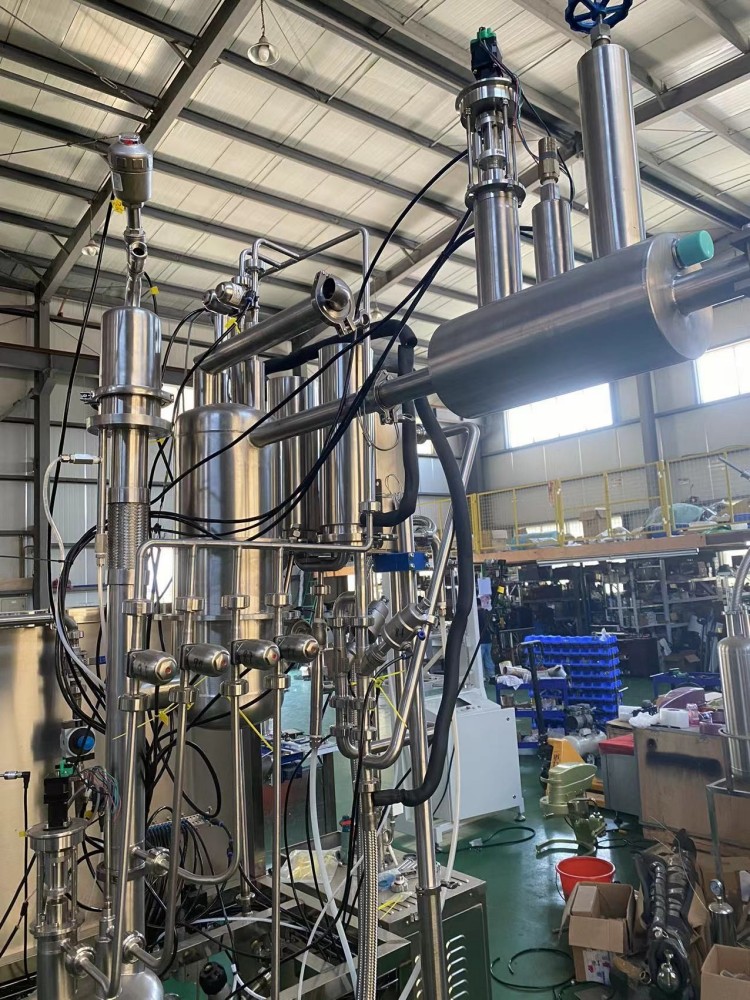

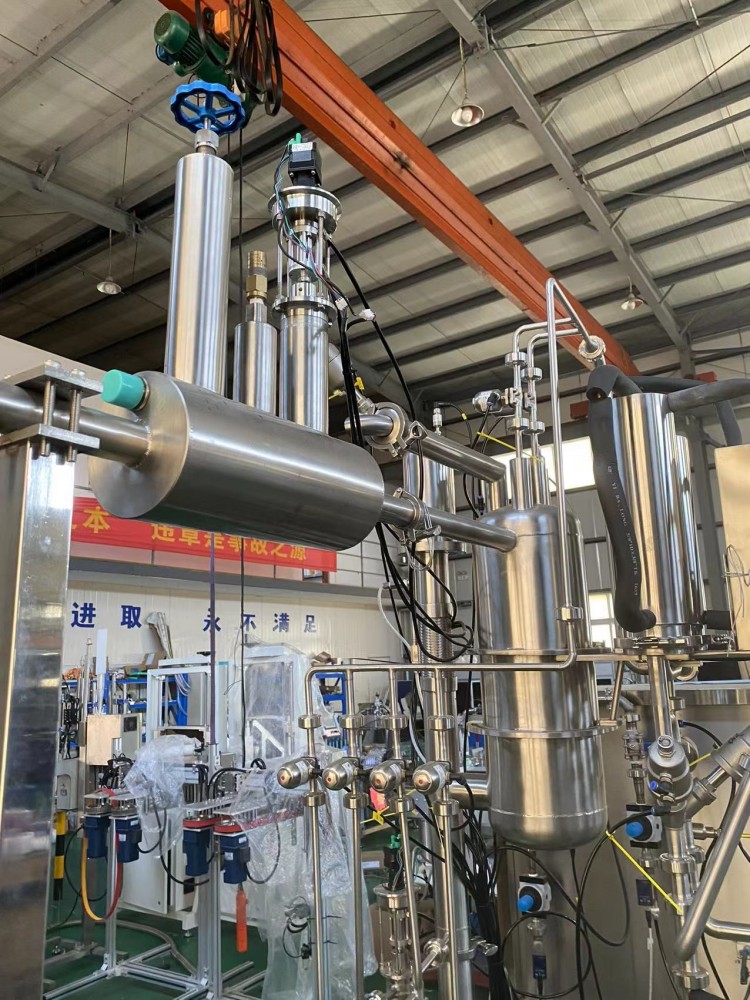

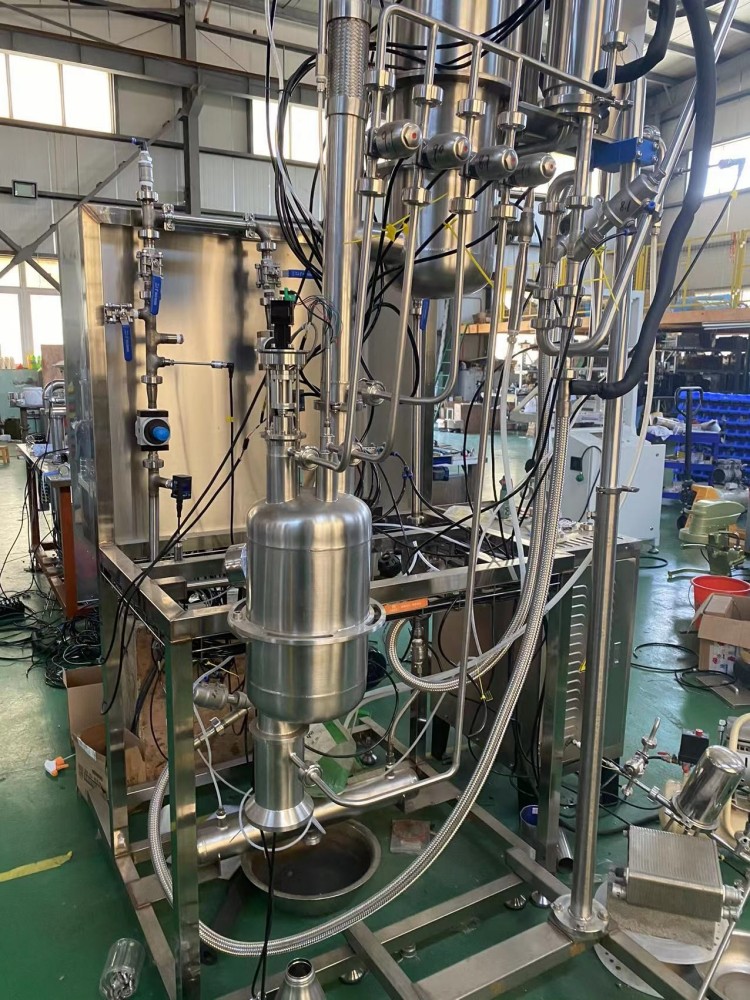

车间安装测试中
